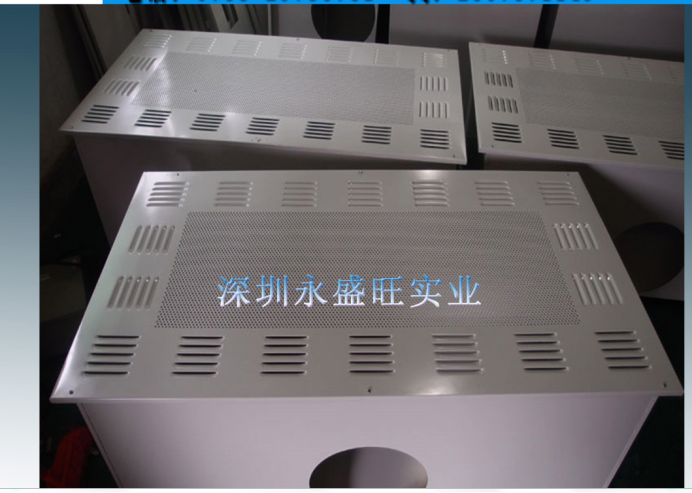

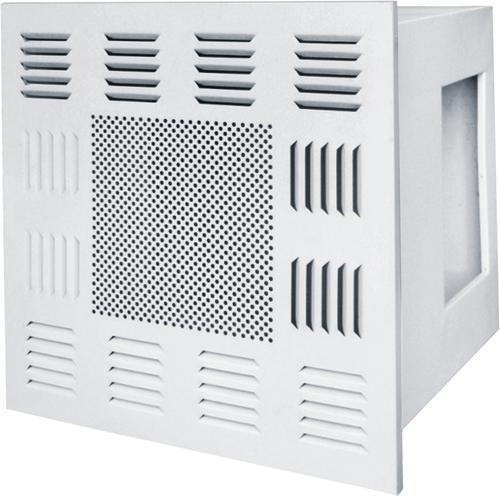

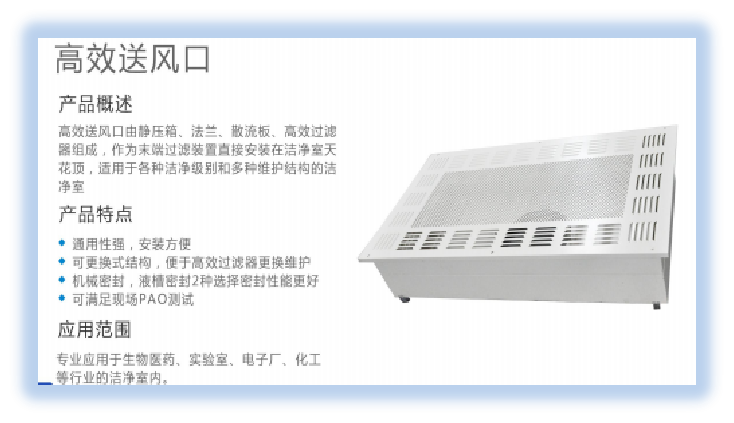

高效送風口-高效過濾送風口
高效過濾送風口包括有隔闆高效過濾器送風口和無隔闆高效過濾器送風口。兩都之間區别在于使用的爲有隔闆高效過濾器和無隔闆高效過濾器。
高效過濾送風口也就高效送風口，一般采用最新技術設計，使氣流分布更加合理、箱體結構簡單可靠，外殼采用寶鋼冷軋鋼闆制作，表面經噴塑或烤漆處理，防酸防腐蝕，含靜壓箱，散流闆，高效過濾器，與風管的接口可以爲頂接或側接。送風口均有良好的氣流組織，達到潔淨區減少死區的目的，保證了淨化效果，是用作新建或改造千級至三十萬級别的潔淨室的終端過濾裝置，是滿足淨化要求的關鍵設備。
高效送風口應用:
1．彩鋼闆結構及鋁合金龍骨的潔淨室。
2．因潔淨室的高度受土建高度的限制，而必須采用緊湊型設計方式的潔淨室。
3．部分局部淨化設備。
高效送風口特點：
1.高效送風口外殼箱體采用寶鋼優質冷軋鋼闆制作，外表面靜電噴塑處理或烤漆處理，配有散流闆。

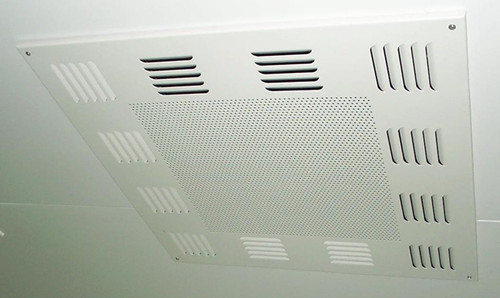

2.高效送風口可作爲終端高效過濾裝置直接安裝在潔淨室頂棚處 ，結構緊湊，密封性能可靠，進風方式有側進風和頂進風，法蘭口有方形和圓形兩種結構。
3.有時潔淨室由于受到土建高度限制或必須采用緊湊型設計時，可選用一體化高效過濾器送風口。
4.重量輕、安裝更方便，尤其适合安裝于彩鋼闆結構及鋁合金龍骨的潔淨室中。
5.可根據用戶要求加裝調節閥和保溫層。

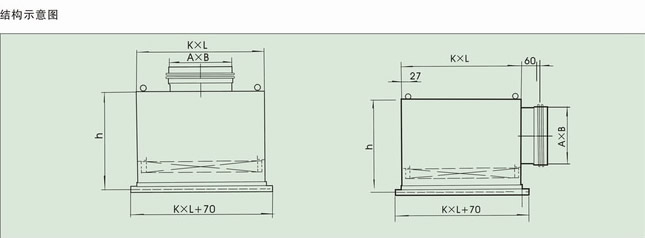

高效送風口型号及技術參數：
|
型 号
頂端風(側送風) |
額定風量
(m³/h) |
高效過濾尺寸mm
(寬×高×深) |
外形尺寸mm
(寬×高×深) |
吊頂開口尺寸mm
|
進風管尺寸mm
|
|
GKF-5IA(5IIA)
|
500
|
320×320×220
|
370×370×500
|
380×380
|
200×200
|
|
GKF-7IA(7IIA)
|
700
|
484×484×150
|
534×534×500
|
545×545
|
320×200
|
|
GKF-10IA(10IIA)
|
1000
|
484×484×220
|
534×534×500
|
545×545
|
320×200
|
|
GKF-10IB(10IIB)
|
1000
|
610×610×150
|
660×660×500
|
670×670
|
320250
|
|
GKF-12IA(12IIA)
|
1200
|
820×600×150
|
870×650×500
|
880×660
|
320×250
|
|
GKF-15IA(15IIA)
|
1500
|
726×484×220
|
776×534×500
|
786×545
|
400×200
|
|
GKF-15IB(15IIB)
|
1500
|
630×630×220
|
680×680×500
|
690×690
|
320×250
|
|
GKF-15IC(15IIC)
|
1500
|
915×610×150
|
965×660×500
|
975×670
|
500×250
|
|
GKF-20IA(20IIA)
|
2000
|
968×484×220
|
1080×534×500
|
1030×545
|
500×200
|
|
GKF-20IB(20IIB)
|
2000
|
1220×610×150
|
1270×660×500
|
1280×670
|
630×250
|
|
GKF-22IA(22IIA)
|
2200
|
945×630×220
|
995×680×500
|
1005×690
|
500×250
|
|
GKF-30IA(30IIA)
|
3000
|
1260×630×220
|
1310×680×500
|
1320×690
|
630×250
|
一體化高效送風口特點：
1.廣泛使用于10萬級到10級的潔淨室内，應用于藥廠、生物技術、食品飲料廠、微電子行業、半導體行業、光學實驗室。
2.HEPA BOX系列很方便地安裝在T形龍骨中（不需要額外的壓緊裝置），并可方便的與風管（直徑10"或者12"）相連接。
3.HEPA BOX系列由專用擠鋁型材邊框以及接口一次成型的鋁闆制作而成，進風口内側安裝散流闆，并在過濾器出風面裝有過濾器保護網。強度好、高度低、重量輕，方便搬運和安裝。
一體化高效送風口型号及參數：
|
風量m³/h
|
初阻力和過濾效率
|
配套過濾器尺寸（mm）
|
箱體外形尺寸（mm）
|
|||
|
HEPA
|
ULPA
|
Ⅰ型
|
Ⅱ型
|
Ⅲ型
|
||
|
1000
|
220Pa99.99%@0.3μm
|
250Pa99.9995%@0.12μm
|
600×600×150
|
565×565×91
（液槽） |
530×530×80
|
600×600
|
|
1500
|
915×600×150
|
880×565×91
（液槽） |
845×530×80
|
915×600
|
||
|
2000
|
1210×600×150
|
1175×565×91
（液槽） |
1140×530×80
|
1210×600
|
||
